螺旋叶片计算公式你知道多少(配图)

点击次数:   更新时间:19/06/13 10:45:06     来源:www.zblxyp.com关闭

螺旋叶片计算公式  螺旋叶片是螺旋输送机常用的叶片,螺旋输送机依靠螺旋叶片旋转,将物料输送出去。每片螺旋叶片都是根据螺旋输送机的尺寸进行计算、设计、制作完成的,这样才能确保螺旋叶片的正常有效的工作!至于如何计算,有这么一套公式,我们可以了解看看。

螺旋叶片计算公式:

  一、计算一个螺距的展开尺寸,也就是,搅龙转一圈的下料尺寸
  二、成型搅龙的内圆(也就是,已经做成螺旋状的那种)展开长度,就是下料的内孔展开长度

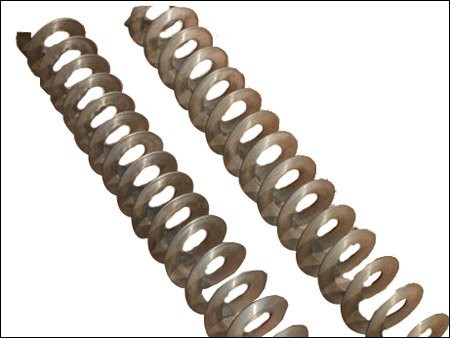

  螺旋叶片
  三、计算这个展开长度
  1、三角形的底边:心轴表面的展开长度L
  2、三角形的垂直边:搅龙的螺距T
  3、依据上述参数可以作出三角形
  4、于是,三角形的斜边:搅龙内圆展开周长(即:下料的内孔周长):285.8
  5、斜边与底边的夹角:搅龙的螺旋角α=44.4°(这个角度太大了,设计有点不合理)
  四、根据三角形斜边长285.8计算出下料内圆的直径
  (1)、圆的展开长L=πD
  (2)、D=L / π =285.8 / π =90.97(这就是下料内圆的直径)
  1、直线与轴线正交时所形成的螺旋面称为“正螺旋面”。
  2、正螺旋面就是让一条直线L的初始位置与X轴重合,然后让直线L一边绕Z轴作匀速转动,一边沿z轴方向作匀速运动,则直线在这两种运动的合成下扫出的曲面就是正螺旋面。显然正螺旋面可以看做是由直线形成的,即它是一个直纹面。
  3、使用WHY数学图形可视化工具编程:
  vertices = D1:32 D2:360u = from 0 to 3 D1
  v = from 0 to (8*PI) D2
  x = u*cos(v)
  y = v*0.5z = u*sin(v)


螺旋叶片
  螺旋叶片计算公式你知道多少?


  螺旋可用于传动和锁紧。实际使用的螺旋有方形、三角形、梯形、锯齿形等各种不同形状的螺纹,各有不同用途,作为传动用的螺旋多为方形螺纹。
  如利用螺旋来锁紧物体则要求α≤0, 这称为螺旋自锁条件。常用螺旋千斤顶来推举重物,这就要求螺旋满足自锁条件。
  螺旋在机器和结构中得到广泛的应用,机床的丝杠用螺旋来传动,机器和结构上的各种螺钉和螺栓则用螺旋来锁紧。此外,螺旋送料机、螺旋推进器等也是螺旋在其他方面的应用。
  1、像螺蛳壳纹理的曲线形。螺旋是一种像螺线及螺丝的扭纹曲线,为一种在生物学上常见的形状,例如在DNA及多种蛋白质均可发现这种结构。螺旋分为左旋和右旋。从螺旋中间沿轴线望去,如果螺旋由近至远为逆时针方向,便是左旋,相反则是右旋。
  大部份螺丝的螺旋是右旋,但在生物结构上左旋和右旋均常见。判断左旋右旋可以用手比对:握拳竖起的大拇指指向轴线方向,假想螺旋是沿着四指方向环绕轴线的,若螺旋延伸的方向和左手大拇指一致则螺旋为左手螺旋,反之为右手螺旋。
  2、简单机械,是斜面的变形。圆柱体表面有像螺蛳壳上的螺纹叫做阳螺旋,在物体孔眼里的螺纹叫做阴螺旋。阴阳两组螺旋配合起来,旋转其中一个就可以使两者沿螺旋移动,螺纹愈密,螺旋直径愈大愈省力。螺旋在机械上应用很广,如螺钉、螺栓、压榨机、千斤顶等。

  3、是螺旋输送机的基本零件,由螺旋轴和焊接在轴上的螺旋叶片组成。螺旋轴一般采用50-100mm直径无缝钢管制造;螺旋叶片常用3-6mm厚的钢板按螺距制成单节,然后焊接起来。

螺旋叶片

  螺旋叶片计算公式你知道多少?


  螺旋在机器和结构中得到广泛的应用,机床的丝杠用螺旋来传动,机器和结构上的各种螺钉和螺栓则用螺旋来锁紧。此外,螺旋送料机、螺旋推进器等也是螺旋在其他方面的应用。
  在细胞的稠密环境中,长分子链经常采用规则的螺旋状构造。这不仅让信息能够紧密地结合其中,而且能够形成一个表面,允许其它微粒在一定的间隔处与它相结合。例如,DNA的双螺旋结构允许进行DNA转录和修复。
  为了显示空间对螺旋形成的重要性,卡缅建立了一个模型,把一个能随意变形、但不会断裂的管子浸入由硬的球体组成的混合物中,就好比是一个存在于十分拥挤的细胞空间中的一个分子。
  通过观测,他们发现对于这种短小易变形的管子而言,Ц形结构的形成所需的能量较小,空间也较少。而螺旋当中的Ц形结构,在几何学上近似于在自然界的螺旋中找到的该种结构。
  成型直径D 轴直径d 导程P 周长L1(外圆) 周长L2(内圆)
  叶片宽H=(D-d)/2
  L1={(Dπ)平方+P平方)}再开方
  L2=((dπ)平方+P平方))再开方
  设下料外径为X
  L1(X-2H)=L2X
  X=2L1H/(L1-L2)
  下料内径=X-2H
  主要数据:成型的直径、轴的直径、螺旋距离。
  开的料是圆形。
  开料的开口圆环。
  开口圆环(环式扇形)内径=√[(轴的直径×π)×(轴的直径×π)+螺旋距离×螺旋距离]
  开口圆环(环式扇形)外径=开口圆环内径+(成型的直径-轴的直径)
  开口圆环(环式扇形)外弧长=√[(成型的直径×π)×(成型的直径×π)+螺旋距离×螺旋距离]
  上文详细的说明了螺旋叶片的计算是如何进行的及其公式如何,各位了解透彻之后,为后期计算方面也会带去不少便利。
