螺旋叶片的展开放样步骤

点击次数:   更新时间:20/12/24 16:20:12     来源:www.zblxyp.com关闭
  螺旋叶片作为螺旋输送机上的重要组成部件,它的一些使用常识大家可能还不是很了解,为了能够让大家在使用的过程中更加的顺畅,下面我们就来简单的了解下螺旋叶片展开放样的步骤有哪些。
  1、首先要绘制一个直径为10的圆,单击螺旋线命令指定其定义方式为涡状线,像外创建给定其螺距为2,圈数为10,完成涡状线的创建。
  2、选择前视基准面为参考面,给定偏移距离为50mm,完成基准面的创建。
  3、选择步骤2所创的基准面为草图基准面,选择步骤1的涡状线草图为实体引用对象,完成操作。

  4、对其进行放样折弯操作,选择步骤1和步骤3所创的草图为轮廓,指定其制造方法为成型。

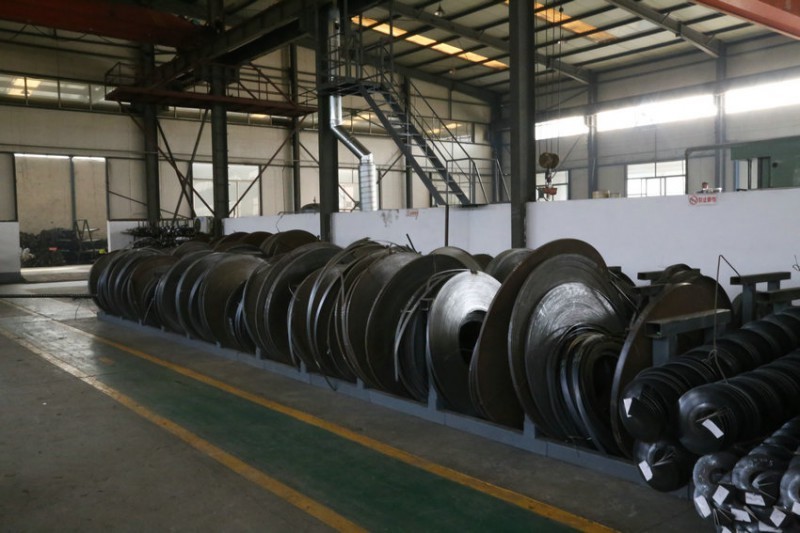

螺旋叶片

  5、选择基准面为草图基准面绘制一直径为100的圆,而后利用螺旋线命令,给定其定义方式为高度和圈数,给定高度为200,圈数为2,完成螺旋线的创建。
  6、选择螺旋线端点所在平面为基准面绘制一直线,而后对其添加穿透约束。
  7、选择曲面扫描命令,选择步骤6所创直线为轮廓,步骤5所创螺旋线为路径完成扫描曲面的创建。
  8、选择一基准面绘制三段直线,而后单击分割线命令,将上步骤所创的扫描曲面分割成若干部分。
  以上介绍关于螺旋叶片的展开放样的步骤,后期大家如果想了解更多的产品知识可以继续关注我们。
